滑升門系列產品
工業復合板滑升門 | 大跨度鋁制單板滑升門 | 低溫月臺保溫滑升門 |
 |  |  |

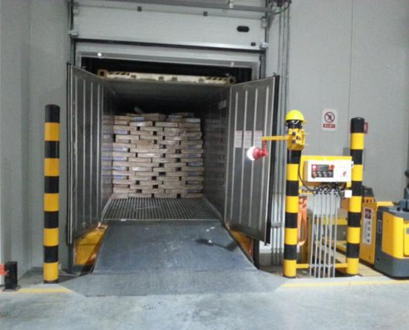

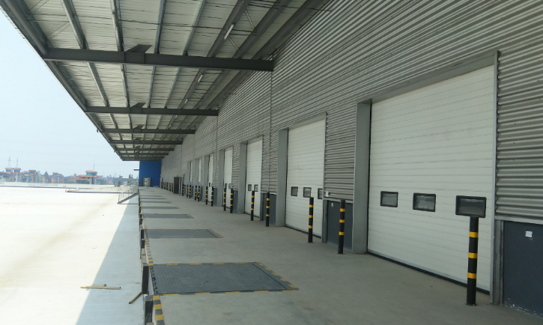

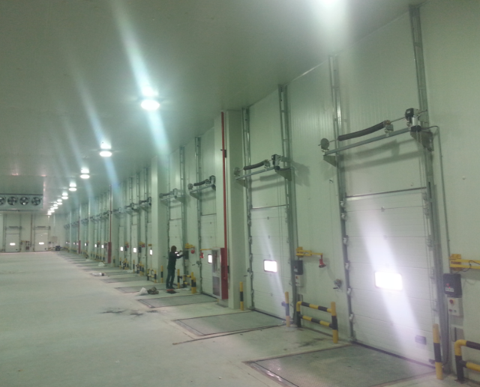

保溫、抗風、密封，安全穩定 廣泛用于物流、電商、汽車、制造等行業 | 優良的抗風性能，大跨度出入口的最優解決方案 用于快遞、電商、通用型等物流倉庫 | 斷冷橋式的安裝方式、帶加熱的視窗等針對冷庫的特殊設計， 完美的解決冷庫密封保溫的問題 |
采用德國全進口全自動連續性生產線，無氟聚氨脂一次性連續發泡成型聚氨酯門板。
內外板采用0.5mm厚寶鋼鍍鋅彩色鋼板，表面經兩層靜電聚脂烤漆處理，烤漆厚度不小于28微米。能抵御長年的日曬雨淋，紫外線，能保證15年以上不褪色。
門板內部聚氨酯同表面鋼板（橘紋壓花）粘結性好，保溫性好(保溫系數K≤0.024W/m2. ℃)，發泡無氣眼，發泡密度≥ 42kg/m3，工作溫度區間滿足（-20℃~+90℃）。
門板整體厚度≥42mm,單塊門板高度為500mm。
門板在內側打釘處雙折重疊，厚度超過2mm，可以直接用于裝鉸鏈的螺釘固定。
門板的阻燃性能為B1級。
門板的設計具有防夾手功能。
門體抗風載荷：50-75公斤/平方米（因門寬度略有不同，寬度超過5.5米的門可作加強處理）。
門板凸槽處設計有密封膠條鑲嵌槽
顏色：顏色有白灰色（RAL9010），銀灰色（RAL9006）或淺藍色（ RAL5015）可選
結構組成
1、立軌Vertical track | 9、鼓輪 Wire wheel | 17、滑輪Walking wheel | 25、底部封門槽帶密封條Bottom sealing strip | 33、頂部密封條Top sealing strip |
2、立軌固定角板Orbital auxiliary | 10、彈簧Torsion spring | 18、滑輪固定座Fixed seat of walking wheel | 26、安全氣囊Safety air bag | 34、頂部封門槽Top door profile |
3、橫軌Transverse track | 11、彈簧斷裂保護裝置Spring protector | 19、頂部門板Top door panel | 27、底部滑輪Bottom roller | 35、門板密封條Door panel sealing strip |
4、橫軌固定角板Transverse rail assist | 12、軸承座Bearing seat | 20、采光窗（選配）Window (optional) | 28、鋼絲繩wirerope | 36、手動鏈條Hand zipper bar |
5、 側部密封條 Side sealing strip | 13、緊簧座 Spring base | 21、中部門板Middle door panel | 29、鋼絲繩斷裂保護裝置Wirerope protection device | 37、直軌彎軌連接板Connection plate |
6、門軸 axis | 14、工業門電機Drive motor | 22、合頁 Hinge | 30、底部封邊Bottom edge | 38、直角連接螺栓Connecting bolt |
7、連軸器coupling | 15、電機控制盒帶遙控 Control box | 23、底部門板Bottom door panel | 31、中部封邊 Middle edge | 39、水平軌道橫拉角鐵Transverse fixing rod |
8、 軸座 Shaft base | 16、緩沖器 Buffer | 24、大把手handle | 32、頂部封邊 Top edge |
大跨度鋁制單板滑升
采用數控成型流水線，一次性連續輥壓成型單層壓型門板。
內外板采用0.6-0.7mm厚合金鋁板，表面經兩層靜電聚脂烤漆處理，烤漆厚度不小于28微米。能抵御長年的日曬雨淋，紫外線，能保證15年以上不褪色。

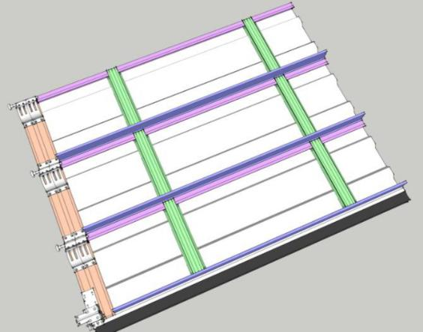

門板內部含橫向加強筋，豎向加強筋，支撐桿。
門板整體厚度45mm,單塊門板高度為500mm。
門板整體鋁材一體壓制成型
門板的設計具有防夾手功能。
門體抗風載荷：50-75公斤/平方米（一體式加強筋）。

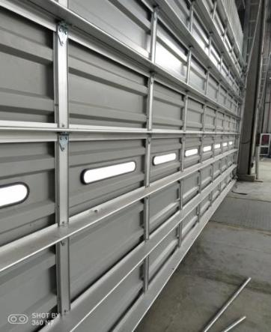

門板可加裝橢圓長條型視窗，視窗采用PMMA亞克力玻璃，具有耐酸堿腐蝕強度高（洛氏硬度值89度）、不易碎裂、透光率高達92%
顏色：門板顏色有白灰RAL9010，銀灰RAL9006、淺藍 RAL5015等多種顏色定制
部件介紹

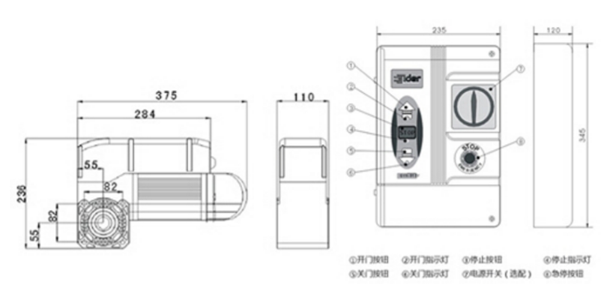

工業門專用電機
驅動電機：專用工業門電機，具有溫敏繼電器電機保護，過載保護，電子上下限位控制精準開關。 控制箱具有上，下，停功能，按鈕開關為低電壓電源手動開關，安全、耐用。帶手動鏈輪，穩定，安全。 運行速度為約250毫米/秒，控制箱面板液晶顯示參數
工業滑升門平衡系統
采用外置扭簧平衡系統，彈簧須精確平衡，保證即使在停電情況下，不使用電機，手動提升整個門體，使用的力不超過220N（4.0m*4.0m為例）。彈簧材料采用合金鋼絲60Si2Mn，表面磷化處理，低應力、油回火、扭簧的循環使用壽命須不小于30000次。
工業滑升門安全系統

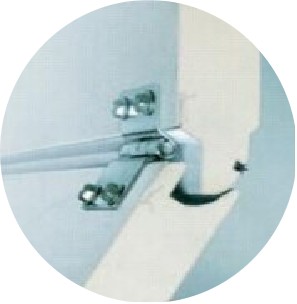

鋼絲繩斷裂保護裝置：在鋼絲繩斷裂的剎那，彈簧彈出合金刀咬合滑升門軌道，門體將在下落20cm內停止下墜。
扭簧斷裂保護裝置：在彈簧斷裂的剎那，彈簧彈出卡嘴卡死黑色輪盤，門體將在下落20cm內停止。

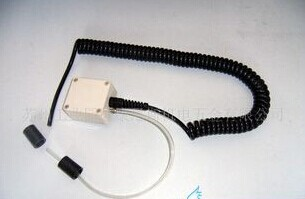

安全氣囊：滑升門在關閉時,如果有人和物流通過接觸時,滑升門底邊氣囊壓縮氣體發射信號給控制箱,使馬達改變運動方向,而使滑升門返回門洞上方頂部,確保人和物流不受損傷 。
 |  |  |
鋼絲繩防斷裝置 | 扭簧防斷裂裝置 | 安全氣囊 |

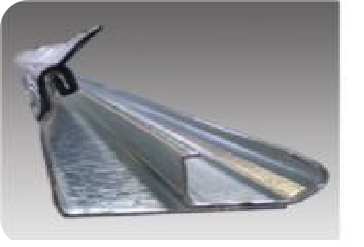

工業滑升門軌道系統
整體式復合型軌道（由墻軌、輪軌組成），寶鋼產優質鍍鋅鋼板，厚度2.0mm。鍍鋅參數200。軌道成型機為全進口軌道成型機和彎管機，性能可靠，誤差小。保證了加工的軌道平直，內槽光滑，從而使整個門在提升或下降過程中達到完美的平穩和減噪。軌道可采用焊接、鉚接、螺栓連接等多種方式，方便靈活。其中焊接采用數字化自動調溫系統，使點焊機保持良好的性能。焊接點平整，焊接牢固性好。彎軌采用兩根彎軌一起折彎成型，做到最佳同步。

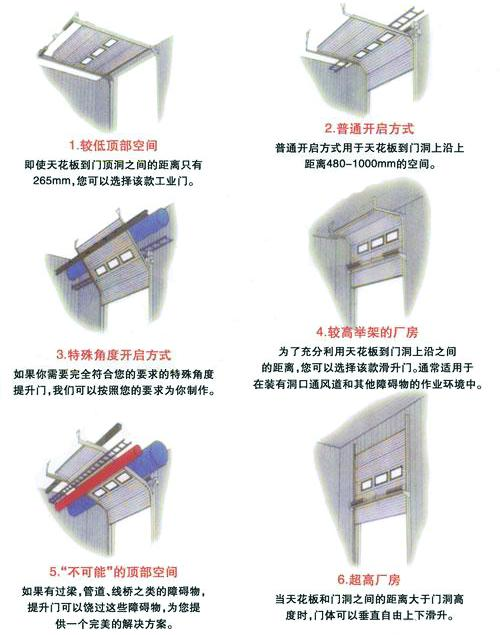

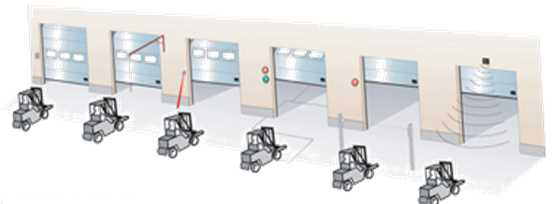

工業滑升門提升方式及控制

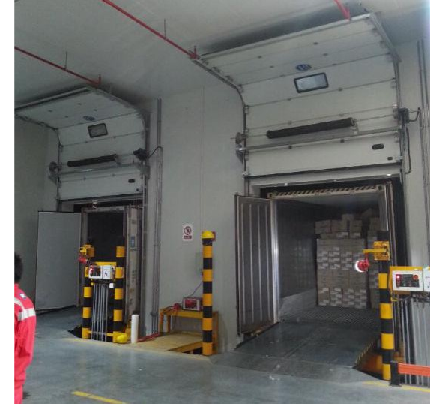

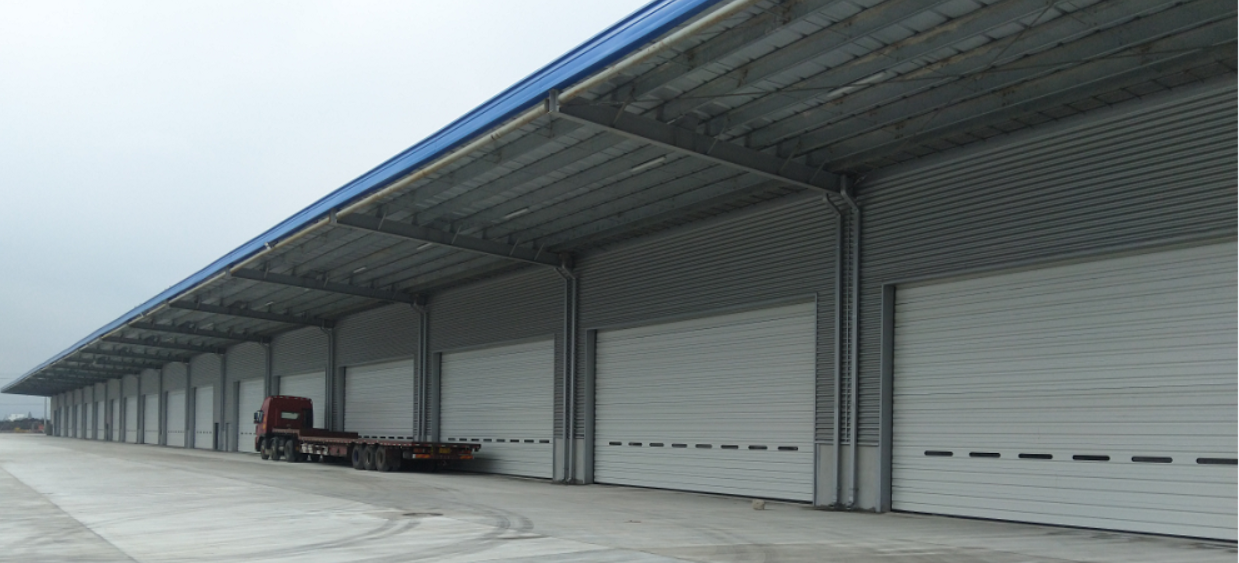

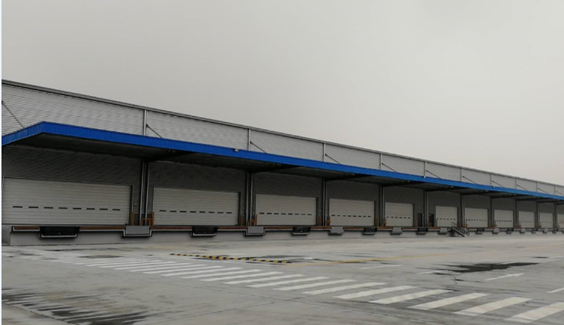

工程案例
